LECON 08 : Création d'objets complexes (polylignes, …)
Une polyligne est formée de segments de ligne reliés en séquence créés comme un objet unique. Vous pouvez créer des segments de ligne droite, des segments d'arc ou une combinaison des deux.
Les lignes à segments multiples présentent des possibilités d'édition non disponibles pour les lignes simples. Par exemple, vous pouvez modifier leur largeur et leur courbure. Vous pouvez modifier la polyligne que vous venez de créer à l'aide de la commande PEDIT ou la convertir en segments de droite et d'arc, à l'aide de la commande DECOMPOS.
Vous pouvez :
Convertir une polyligne à ajustage de courbe spline en spline réelle à l'aide de la commande SPLINE
Utiliser des polylignes fermées pour créer un polygone
Créer une polyligne à partir des contours d'objets qui se chevauchent
|
Icône |
Commande : |
Menu : |
|
|
POLYLIGNE |
Dessin<< polyligne |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _pline Spécifiez le point de départ: |
Cliquer un point de départ |
Par défaut, la largeur du trait sera
de 0 |
|
La largeur courante est de 0.000. Spécifiez le point suivant ou [Arc/Demi-larg/Longueur
/annUler/LArgeur]: |
Cliquer un deuxième point |
Si on veut dessiner un arc au bout de
la première ligne on tape A ou on choisit Arc avec le clique
droit
|
|
Spécifiez le point suivant ou [Arc/Clore/Demi-larg
/LOngueur/annUler/LArgeur]: |
Cliquer un troisième point |
|
|
Spécifiez le point suivant ou
[Arc/Clore/Demi-larg/LOngueur/annUler/LArgeur]: |
Taper C pour fermer ou "Entrer" pour arrêter |
| Retour sommaire | Haut de Page |
Explications des options pour un
segment de droite :
|
|
|
Demi-larg : Permet de définir la demi-largeur de la ligne (épaisseur du trait) Longueur : Trace une ligne au bout de la précédente d'une
longueur choisie AnnUler : Annule le dernier
trait tracé Largeur : Permet de
définir la largeur de la ligne (épaisseur du trait) |
Explications des options pour un
segment d'arc :
|
|
|
Angle : Spécifie l'angle décrit du segment d'arc à partir du point de départ. CEntre : Spécifie
le centre du segment d'arc. CLore : Ferme la
polyligne DIrection : Spécifie
la direction de départ du segment d'arc. Demi-larg : Spécifie la largeur à partir du centre d'un
segment de polyligne jusqu'à une de ses arêtes. LIgne : Passe du mode
arc au mode ligne Rayon : Spécifie
le rayon du segment d'arc. Second-pt : Indique le second point et l'extrémité d'un arc
défini par trois points. annUler : Annule le
dernier segment d'arc ajouté à la polyligne. LArgeur : Spécifie
la largeur du segment d'arc suivant. |
Exemple : On veut créer la flèche suivante
|
Au message : |
Taper : |
Résultats / remarques |
|
POLYLIGN Spécifiez le point de départ: |
Cliquer un point |
|
|
La largeur courante est de 0.0000. Spécifiez le point suivant ou
[Arc/Demi-larg/LOngueur/annUler/LArgeur]: |
Taper LA |
on va choisir une largeur de 8 |
|
Spécifiez la largeur de départ <0.0000>: 8 |
Taper 8 |
|
|
Spécifier la largeur de fin <8.0000>: |
Taper 8 ou entrée |
|
|
Spécifiez le point suivant ou
[Arc/Demi-larg/LOngueur/annUler/LArgeur]: |
Cliquer un autre point pour avoir une ligne constante |
|
|
|
|
|
|
Spécifiez le point suivant ou
[Arc/Clore/Demi-larg/LOngueur/annUler/LArgeur]: LA |
Taper LA |
|
|
Spécifiez la largeur de départ <8.0000>: 20 |
Taper 20 |
|
|
Spécifier la largeur de fin <20.0000>: 0 |
Taper 0 |
|
|
Spécifiez le point suivant ou [Arc/Clore/Demi-larg/LOngueur/annUler/LArgeur]: |
Cliquer le bout de la flèche. |
|
| Retour sommaire | Haut de Page |
Une spline est une courbe régulière passant par une série donnée de points. AutoCAD utilise un type particulier de spline appelé "courbe NURBS". Une courbe NURBS génère une courbe lisse entre les points de contrôle. Les splines sont très pratiques pour représenter des courbes de forme irrégulière comme le contour d'une carte géographique ou le dessin d'une automobile.
|
Icône |
Commande : |
Menu : |
|
|
SPLINE |
Dessin<<Spline |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _spline Spécifiez le premier point ou [OBjet]: |
Cliquer un point |
L'option Objet convertit des
polylignes à lissage de spline 2D ou 3D du second et du troisième ordre en
courbes splines équivalentes, puis supprime les polylignes. |
|
Spécifiez le point suivant: |
Cliquer un autre point |
|
|
Spécifiez le point suivant ou [Clore/Tolérance] <tangente de
départ>: |
Cliquer un autre point |
Si on tape T on peut modifier la *tolérance. Si on tape C, on dessine une figure
fermée Avec le clique droit on a les mêmes
options
|
|
Spécifiez le point suivant ou [Clore/Tolérance] <tangente de
départ>: |
Cliquer un autre point ou cliquer sur "Entrer" pour finir le tracé |
|
|
Spécifiez la tangente de départ: |
Cliquer un point pour définir la tangente de départ |
Le curseur s'accroche sur le point de
départ |
|
Spécifiez la tangente de fin: |
Cliquer un point pour définir la tangente de fin |
Le curseur s'accroche sur le point
d'arrivée |
*La tolérance définit l'écart
admissible dans la forme de la spline par rapport aux points de lissage
indiqués. Plus la tolérance est faible, plus le tracé de la spline est fidèle
aux points que vous désignez. Si la tolérance est nulle, la spline traverse les
points. Vous pouvez également modifier la valeur de tolérance lorsque vous
tracez la spline pour juger de l'effet obtenu.
| Retour sommaire | Haut de Page |
On peut rapidement
créer une polyligne en forme de nuage
|
Icône |
Commande : |
Menu : |
|
|
_REVCLOUD |
Dessin<< nuage |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _revcloud Longueur courante de l'arc: .100 Spécifiez le point de départ ou
[Longueur de l'arc]: |
Cliquer le point de départ puis déplacer le curseur pour créer le nuage |
Le nuage se ferme tout seul lorsqu'on
revient vers le point de départ. |
|
Réticule de guidage le long du trajet du nuage... Nuage de révision terminé. |
|
|
|

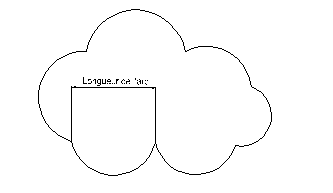

Option : Longueur de l'arc |
|
Résultats / remarques |
|
Commande: _revcloud Longueur courante de l'arc: .100 Spécifiez le point de départ ou
[Longueur de l'arc]: |
Taper L |
|
|
Spécifiez la longueur de l'arc
<.100>: |
Taper la valeur de l'arc |
|
|
Spécifiez le point de départ du nuage: Réticule de guidage le long du trajet du nuage... Nuage de révision terminé. |
Cliquer des points pour créer le nuage. |
|
|
|
|
|
| Retour sommaire | Haut de Page |
- 1.4 - Edition des
polylignes
On peut éditer des polylignes en utilisant la commande suivante, en cliquant sur la polyligne puis avec le clique droit demander de la modifier ou en cliquant deux fois dessus pour obtenir la boîte des propriétés.
|
Icône |
Commande : |
Menu : |
|
|
PEDIT |
Modifier<<
objet<<polylignes |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _pedit Sélectionnez la polyligne ou [Multiple]: |
Cliquer sur la polyligne que vous voulez modifier |
|
|
Entrez une option [Clore/Joindre/LArgeur/Modif-sommet/Lissage
/sPline/Retrouver/Typeligne gén/annUler]: |
Entrer une option |
Clore : Génère le segment de fermeture de la polyligne en reliant le dernier segment au premier. AutoCAD LT considère que la polyligne est ouverte, à moins qu'on la ferme à l'aide de l'option Clore.
|
Option : Clore |
Taper : C puis entrée |
Résultats / remarques |
|
|
|
Si la polyligne n'est pas fermée, un
nouveau trait fermera la polyligne |
Joindre : Ajoute des lignes, des arcs ou des polylignes à l'extrémité d'une polyligne ouverte et supprime le lissage des courbes d'une polyligne courbe. Pour que les objets soient raccordés à la polyligne leurs extrémités doivent se toucher.
|
Option : Joindre |
Taper : J puis entrée |
Résultats / remarques |
|
Choix des objets: 1 trouvé(s) Choix des objets: |
Cliquer sur une ligne à joindre puis valider |
|
|
1 segments ajoutés à la polyligne |
|
Les lignes qui touchent l'extrémité
d'une polyligne sont jointes |
Largeur : Spécifie la nouvelle épaisseur applicable à
l'ensemble de la polyligne. Utiliser l'option Epaiss de l'option Modif-sommet
pour modifier les largeurs initiales et finales des segments.
|
Option : Epaiss |
Taper : E puis entrée |
Résultats / remarques |
|
Spécifiez une nouvelle épaisseur pour tous les segments: 20 |
Taper une nouvelle largeur pour toute la polyligne |
|
Modif-sommet : Marque le premier sommet de la polyligne
en dessinant un X à l'écran. Si on a spécifié une direction de tangente pour ce
sommet, une flèche est également dessinée dans ce sens.
|
Option : Modif-sommet |
Taper : M puis entrée |
Résultats / remarques |
|
Entrez une option d'édition du sommet [suivaNt/Précéd/Coupure/Insér/Déplac/Régén/Linéair/Tang/Epaiss/Sortir]
<S>: |
Choisir une option |
|
Lissage : Crée une courbe lisse composée d'arcs reliant
chaque paire de sommets. La courbe passe par tous les sommets de la polyligne
et utilise toute direction tangente spécifiée.
|
Option : Lissage |
Taper : L puis entrée |
Résultats / remarques |
|
|
|
|
Pspline : Utilise les sommets de la polyligne sélectionnée comme points de contrôle, ou armature, d'une polyligne à lissage de spline. La courbe passe par les premier et dernier points de contrôle, à moins que la polyligne d'origine ne soit fermée.
|
Option : Pspline |
Taper : P puis entrée |
Résultats / remarques |
|
|
|
|
Retrouver : Supprime les sommets supplémentaires insérés
par une polyligne courbe de lissage ou de spline et transforme tous les
segments de la polyligne en droites.
|
Option : Retrouver |
Taper : R puis entrée |
Résultats / remarques |
|
|
|
|
Typeligne gén : Génère le type de ligne dans un motif continu passant par les sommets de la polyligne. Lorsque cette option est désactivée, elle génère le type de ligne avec un tiret initial et final à chaque sommet.
|
Option : Typeligne gèn |
Taper : T puis entrée |
Résultats / remarques |
|
|
|
|
