LECON 12 : Les Blocs dynamiques
Les blocs dynamiques sont
définis à l'aide de propriétés personnalisées qui vous permettent d'ajuster un
bloc dans un dessin sans le redéfinir ou insérer un autre bloc. Imaginons, par
exemple, que vous deviez modifier la taille d'une référence de bloc de bureau.
Si le bloc est dynamique et que sa taille est réglable, vous avez la
possibilité de modifier la taille du bureau en faisant glisser la poignée
personnalisée ou en indiquant une taille différente dans la palette Propriétés.
Pour qu'un bloc soit dynamique,
il doit contenir au moins un paramètre et une action associée au paramètre.
Les paramètres définissent les
propriétés personnalisées et spécifient des positions, des distances et des
angles pour la géométrie du bloc. Les actions définissent la manière dont la
géométrie d'une référence de bloc dynamique est déplacée ou modifiée lorsqu'un
bloc change. Lorsque vous ajoutez des actions au bloc, vous devez les associer
à des paramètres et à une géométrie.
- 1 - Création de Blocs dynamique
|
Icône |
Commande : |
Menu : |
|
|
MODIFBLOC |
Outils<<Editeur
de blocs |
|
Cliquer sur un bloc déjà créé ou taper un nouveau nom si vous voulez le créer. ou faire un clique droit sur un bloc déjà en place et cliquer sur
|
|
|
|
Cochez et Cliquer sur On pourra toujours revenir à cette boite dans le menu aide ou
avec l'icône |
|
|
|
|
|
|
AutoCAD prend l'apparence ci-dessous.
| Retour sommaire | Haut de Page |
- 1.1 - Exemple
01 : Etirement linéaire
On veut que la tapée de la menuiserie puisse s'étirer selon l'épaisseur du doublage.
|
-1- |
Ouvrir le bloc menuiserie1 avec l'éditeur de bloc. |
|
|
|
|
|
|
-2- |
Choix du paramètre Dans la palette Paramètre, cliquez sur |
|
|
|
|
Sur le dessin, cliquer dans l'ordre selon le modèle ci-contre pour placer les points demandés. (vérifier les accrochages) |
|
|
|
|
|
-3- |
Choix de l'action Dans la palette Actions, cliquez sur |
|
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _BActionTool Etirer Sélectionnez le paramètre: |
Cliquer sur le paramètre en 1 |
|
|
Spécifiez un point paramétrique à associer avec l'action ou entrez
[point de Départ/Second point] <Seconde>: |
Cliquer sur le point 2 |
|
|
Spécifiez le premier coin de cadre de l'étirement ou [CPolygone]: |
Capturer la fenêtre 3-4 |
|
|
Spécifiez le coin opposé: |
|
|
|
Spécifiez les objets supplémentaires à étirer Choix des objets: Spécifiez le coin opposé: 11 trouvé(s) |
Capturer la fenêtre 5-6 |
avec cette capture, la menuiserie
pourra s'allonger en restant fixe au bord du mur porteur. |
|
Spécifiez l'emplacement de l'action ou [Variateur/Décalage]: |
Cliquer n'importe où près du point 7 |
|
|
-4- |
Sauvez le bloc en cliquant sur l'icône |
|
|
|
|
|
|
-5- |
Quittez |
|
Testez le bloc en l'insérant dans le dessin (lecon12.dwg).
| Retour sommaire | Haut de Page |
- 1.2 - Exemple
02 : Etirement linéaire avec distances prédéfinies
On veut que la tapée de la menuiserie puisse s'étirer selon l'épaisseur du doublage qui peut prendre les valeurs de 12cm, 14cm et 16cm
|
-1- |
Ouvrir le bloc menuiserie2 avec l'éditeur de bloc. |
||
|
|
|
|
|
|
-2- |
Choix du paramètre Dans la palette Paramètre, cliquez sur |
|
|
|
|
et placez le paramètre comme pour l'exemple 1 |
||
|
|
|
|
|
|
-3- |

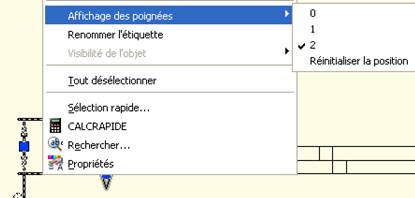

Faire un clique droit sur ce paramètre et choisir une poignée |
||
|
|
|
||
|
-4- |

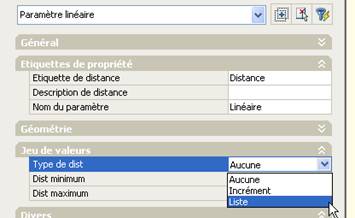

Le paramètre étant toujours sélectionné, dans la fenêtre de propriétés, choisir le mode liste dans les jeux de valeurs. |
|
|
|
|
|
||
|
|
|
|
|
|
-5- |
|
Cliquez sur le chiffre 0.12
dans liste de valeurs puis sur |
|
|
|
|
|
|
|
-6- |
Ajoutez les valeurs 0.14 et 0.16 Pour les ajouter en une seule fois, on tape une virgule entre chaque valeur puis on clique sur Ajouter. |
|
|
|
|
|
|
|
|
-7- |
Continuez comme pour l'exemple 01 (phase –3-) , sauvez et quittez |
|
|
Testez le bloc en l'insérant dans le dessin (lecon12.dwg). sur les différents murs.
| Retour sommaire | Haut de Page |
- 1.3 - Exemple
03 : Utilisation des états de visibilité
On veut créer un bloc permettant d'avoir différents type de lits
|
-1- |
Ouvrir le bloc lit avec l'éditeur de bloc. |
||||
|
|
|
|
|||
|
-2- |
Choix du paramètre Dans la palette Paramètre, cliquez sur |
|
|||
|
|
et placer un point en dehors du lit près de la tête. |
|
|||
|
|
les icônes et commandes ci-contre s'activent |
|
|||
|
|
|
|
|||
|
-3- |
Cliquez sur |
|
|||
|
|
|
|
|||
|
|
|
||||
|
|
|
|
|||
|
-4- |

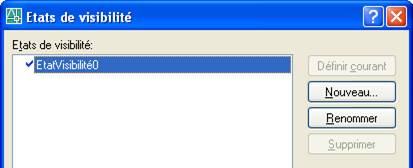

Avec renommer, renommez "EtatVisibilité0" par "Lit 70". |
|
|||
|
|
|
|
|||
|
-5- |

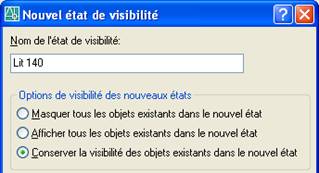

Avec nouveau, créez deux autres états comme ci-dessous. Conservez la visibilité des objets existants dans le nouvel état Fermez la boite en validant sur OK |
|
|||
|
|
|
|
|||
|
|
|
|
|||
|
-6- |
Cliquez sur la liste des états pour faire apparaître "Lit 140" |
|
|||
|
|
|
|
|||
|
-7- |
Cliquez sur |
||||
|
|
|
|
|||
|
-8- |
Recommencez avec le lit de 90, puis le lit de 70 |
||||
|
|
|
|
|||
|
-9- |
Sauvez |
||||
Testez le bloc en l'insérant dans le dessin (lecon12.dwg) et en cliquant sur le triangle bleu pour faire apparaître la liste des trois lits et choisir le bon.
