Les cotations d'un dessin doivent se dessiner en fonction de l'échelle du tirage.
Sur un calque, si on utilise un trace lettre de 3,5mm, le chiffre devra mesurer 3,5 mm à l'échelle 1/1 mais 17,5 cm à l'échelle 1/50. De même si la ligne de cote se situe à 15 mm des murs à l'échelle 1/1, il faut la placer à 50 cm à l'échelle 1/50.
Pour pouvoir coter à différentes échelles, on va créer plusieurs styles de cote et on cotera le dessin dans des calques différents en fonction des échelles pour l'impression.
-1- Création d'un style cotation
-1.1- Création d'un style de base de cotation
Pour coter un dessin, il faut préparer un style de base à partir des boîtes de dialogue puis changer l'échelle du style selon l'unité de dessin et l'échelle d'impression. (voir Annexe 03).
|
Icône |
Commande : |
Menu : |
|
|
STYLE |
Cotation<<Style… |
|
Placer le curseur sur "STANDARD" puis cliquer sur nouveau.
|
|
|
|
|
A la place de "Copie de STANDARD", Entrer un nom (lettres de l'alphabet, chiffres et le caractère _ seulement) |
|
Les onglets suivants doivent être renseignés
| Retour sommaire | Haut de Page |
Onglet Lignes
|
Cette boîte permet de modifier les lignes de cote et les lignes d'attache.
C'est ici que l'on règle l'épaisseur des lignes de cote (en général 0,18mm)
pour éviter d'avoir de grande ligne d'attache, il est intéressant de fixer une longueur fixe
Valeurs utilisées en bâtiment : Voir Annexe 03 |
|

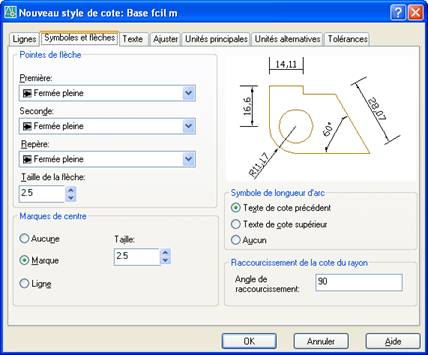

Onglet Symboles et flèches.
|
Cette boîte permet de modifier les lignes les flèches et les centres des cercles.
Remarques :
et de supprimer les lignes d'attache dans l'onglet précédent.
|
Valeurs utilisées en bâtiment : Voir ci-dessus |
|
|
Pour une flèche personnalisée, il faut d'abord créer un bloc dans le dessin (ou l'importer). Voir Annexe 03 |
Onglet Texte.
|
Cette boîte permet de définir le format (style, couleur et hauteur), l'emplacement et l'alignement du texte de cote.
Valeurs utilisées en bâtiment :
Apparence du texte : Couleur : Du calque Hauteur : 2.5 à 3
Position du texte : Position verticale : Au-dessus Position horizontale : Centré
Alignement : |
|
| Retour sommaire | Haut de Page |
Onglet Ajuster.
|
Contrôle l'emplacement du texte de cote, des pointes de flèche, des lignes de repère et de la ligne de cote.
C'est ici que l'on changera l'échelle générale pour créer d'autres styles à partir du style de base.
Valeurs utilisées en bâtiment :
Voir ci-contre |
|
| Retour sommaire | Haut de Page |
Onglet Unités principales.
|
Définit le format et la précision des unités de cotation principales, ainsi que les préfixes et les suffixes du texte de cote.
Valeurs utilisées en bâtiment :
Voir ci-dessous et Annexe 03
Remarque :Si on travaille en mètre, on peut multiplier par 100 les cotes et on supprimer le zéro de la fin pour avoir des cotes au format cm |
|
|
Exemple pour coter en m |
Unité du dessin |
||
|
Mètre |
Centimètre |
Millimètre |
|
|
Précision |
0.00 |
0.0 |
0 |
|
Arrondi |
0.005 |
0.5 |
5 |
|
Facteur d'échelle |
1 |
1 |
1 |
|
Suppression des zéros de début |
oui |
non |
non |
|
Suppression des zéros de fin |
non |
oui |
non |
|
Exemple pour coter en cm |
Unité du dessin |
||
|
Mètre |
Centimètre |
Millimètre |
|
|
Précision |
0.0 |
0.0 |
0 |
|
Arrondi |
0.5 |
0.5 |
5 |
|
Facteur d'échelle |
100 |
1 |
1 |
|
Suppression des zéros de début |
non |
non |
non |
|
Suppression des zéros de fin |
oui |
oui |
non |
| Retour sommaire | Haut de Page |

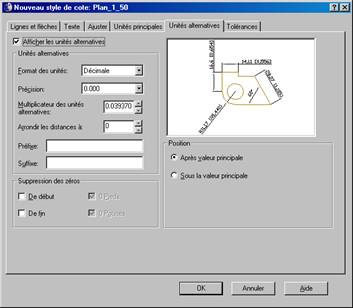

Onglet Unités alternatives.
|
Définit le format et les unités de précision ainsi que les angles, la longueur et l'échelle des unités de mesure alternantes.
onglet peu utilisée en bâtiment |
|
| Retour sommaire | Haut de Page |
Onglet Tolérances.
Contrôle l'affichage et le format du texte des tolérances de cote.
|
onglet non utilisée en bâtiment |
-1.2- Création d'un style de cotation à partir du style de base
|
Icône |
Commande : |
Menu : |
|
|
STYLE |
Cotation<<Style… |
|
Se placer sur "BASE_U_metre " et cliquer sur nouveau.
Donner un nom au nouveau style |
|
|
Dans la boîte "Ajustement", cocher "Utiliser l'échelle générale de" et saisir une valeur de réduction (Annexe 03) |
|
Cliquer sur OK et définir courant ce nouveau style.
| Retour sommaire | Haut de Page |

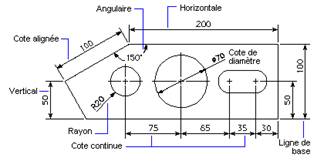

- 2- Cotation du dessin
Pour coter un dessin, il est préférable d'ouvrir la barre d'outils "Cotation" et de choisir un style dans la fenêtre déroulante (ci-dessous)
Remarque : Lorsque l'on cote pour la première fois, AutoCAD crée un calque DefPoints où il place les points de départ des cotes. Il ne faut pas effacer les objets de ce calque.
-2.1- Cotation horizontale ou verticale
|
Icône |
Commande : |
Menu : |
|
|
COTLIN |
Cotation<<linéaire |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _dimlinear Indiquez le premier point d'origine de la ligne d'attache ou <sélectionnez un objet>:
|
Cliquer sur le point 1 avec un accrochage ext |
|
|
Indiquez le second point d'origine de la ligne d'attache:
|
Cliquer sur point 2 avec un accrochage ext |
|
|
Indiquez la position de la ligne de cote ou [textMult/TExte/Angle/Horizontale/Verticale/Rotation]: Texte de cote = 1.200 |
Cliquez sur le point 3 |
Si on veut changer le texte, il suffit de taper TE puis "entrée" et de saisir un nouveau texte on peut aussi modifier d'autres paramètres
|
|
Option :Sélection d'objet |
|
Résultats / remarques |
|
Commande: _dimlinear Indiquez le premier point d'origine de la ligne d'attache ou <sélectionnez un objet>: |
Taper "entrée" ou clique droit |
On peut ainsi choisir une ligne directement. |
|
Option :TM et TE |
|
Résultats / remarques |
|
Indiquez la position de la ligne de cote ou [textMult/TExte/Angle/Horizontale/Verticale/Rotation]: Texte de cote = 1.200 |
|
Texte Mult permet de changer le texte ou de rajouter des renseignement à la cote (voir paragraphe 4.4)
Text permet de changer le texte de cote |
|
Option :Autres |
|
Résultats / remarques |
|
Indiquez la position de la ligne de cote ou [textMult/TExte/Angle/Horizontale/Verticale/Rotation]: Texte de cote = 1.200 |
|
Angle permet de donner une inclinaison au texte
Horizontal et Verticale transforme une verticale en horizontale ou inverse.
Rotation permet de donner une rotation à la ligne de cote |
| Retour sommaire | Haut de Page |
|
Icône |
Commande : |
Menu : |
|
|
COTALI |
Cotation<<alignée |
Permet de coter en s'alignant sur un objet incliné
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _dimaligned Spécifiez le premier point d'origine de la ligne d'attache ou <sélectionnez un objet>:Texte de cote = 128 |
Cliquer un premier point ou "Entrée" pour choisir la l'objet à coter |
|
|
Indiquez un second point d'origine de la ligne d'attache: Indiquez la position de la ligne de cote ou [textMult/TExte/Angle]: |
Cliquer un second point et placer la ligne. |
Les options sont moins importantes que pour la cote linéaire |
|
Icône |
Commande : |
Menu : |
|
|
COTCONT |
Cotation<<continue |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _dimcontinue Spécifiez un second point d'origine de la ligne d'attache ou [annUler/Sélectionner] <Sélectionner>: |
Cliquer sur le point 4 avec un accrochage ext |
|
|
Texte de cote = 1.200 Spécifiez un second point d'origine de la ligne d'attache ou [annUler/Sélectionner] <Sélectionner>: |
Cliquer sur un autre point ou taper "Entrée" pour sortir de la commande |
Si on veut changer le texte, il suffit de taper TE puis "entrée" et de saisir un nouveau texte |
| Retour sommaire | Haut de Page |
|
Icône |
Commande : |
Menu : |
|
|
COTRAP |
Cotation<<Cotation rapide |
|
Au message : |
Taper : |
Résultats / remarques |
|
Commande: _qdim Sélectionnez une géométrie à coter: |
Cliquer sur les objets à coter puis valider |
|
|
Sélectionnez une géométrie à coter: Spécifiez le coin opposé: 8 trouvé(s) Spécifiez la position de la ligne de cote ou [Continue/DEcalée/Lignebase/Ordonnée/Rayon <Continue>: |
Cliquer l'emplacement de la ligne de cote ou choisir une option |
Par défaut on cote les objets en linéaire continu. |
|
Option :Modif |
Taper M |
|
|
Indiquez le point de cote à supprimer ou [Ajouter/SOrtir] <SOrtir>:A
|
Choisir des points à supprimer ou choisir l'option "Ajouter" pour ajouter des points. |
Cet option permet de supprimer ou ajouter des point pour coter le dessin |
|
Indiquez le point de cote à ajouter ou [Supprimer/SOrtir] <SOrtir>: Un point de cote a été ajouté. Indiquez le point de cote à ajouter ou [Supprimer/SOrtir] <SOrtir>:SO
|
Ajouter les points |
|
.Les autres options
|
Décalée |
Crée une série de cotes décalées. |
|
Lignebase |
Crée une série de cotes de ligne de base. |
|
Ordonnée |
Crée une série de cotes superposées. |
|
Rayon |
Crée une série de cotes de rayon. |
|
Diamètre |
Crée une série de cotes de diamètre. |
|
Abscisse |
Définit un nouveau point de référence pour les cotes de ligne de base et superposées. Sélectionnez une nouvelle abscisse: Indiquez un point. AutoCAD revient ensuite au message précédent. |
| Retour sommaire | Haut de Page |
|
Icône |
Commande : |
Menu : |
|
|
COTORD |
Cotation<<ordonnée |
|
Cotation à partir du zéro du SCU |
||
|
|
COTRAYON |
Cotation<<rayon |
|
Cotation d'un cercle ou d'un arc par son rayon |
||
|
|
COTDIA |
Cotation<<diamètre |
|
Cotation d'un cercle ou d'un arc par son diamètre |
||
|
|
COTANG |
Cotation<<angle |
|
Cotation d'un angle |
||
|
|
COTLIGN |
Cotation<<ligne de base |
|
Prolonge une cote linéaire, angulaire ou superposée à partir de la ligne de base de la cote précédente ou d'une cote sélectionnée |
||
|
|
LREPERERAP |
Cotation<<Repère |
|
Crée une ligne de repère et une annotation |
||
|
|
TOLERANCE |
Cotation<<tolérance |
|
Génère des tolérances géométriques |
||
|
|
COTCEN |
Cotation<< |
|
Crée la marque centrale ou les axes des cercles et des arcs |
||
|
|
ARCCOTE |
Cotation<<Longueur d'arc |
|
Cote un arc ou un tronçon d'arc en utilisant l'option Partiel |
||
|
|
|
| Retour sommaire | Haut de Page |
-3- Modification des cotations

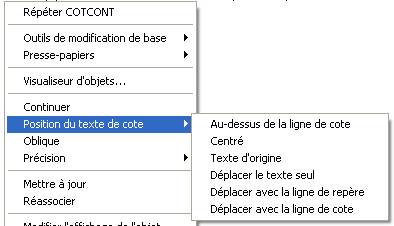

On peut modifier des cotations en faisant un clique droit de la souris après avoir sélectionné la cote à modifier.
|
1 Position du texte |
|
|
2 Précision |
|
|

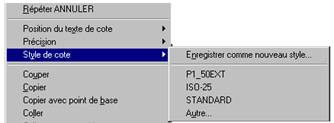

3 Style de cote
|
|
|
4 Inversion du texte
Permet de retourner la flèche pour les petites cotes |
|
| Retour sommaire | Haut de Page |
On choisit un nouveau style et on utilise la commande "Mettre à jour"
|
Icône |
Commande : |
Menu : |
|
|
Cotation<<mettre à jour |
Il suffit de cliquer sur les cotes à modifier
On peut aussi modifier avec la fenêtre des propriétés
|
On clique sur une cote et on obtient la fenêtre ci-contre.
On peut ainsi changer les éléments de la cote (ou des cotes) sélectionnée(s) |
|
| Retour sommaire | Haut de Page |
-4- Modification du texte des cotations
|
Icône |
Commande : |
Menu : |
|
|
DDEDIT |
Modifier<<Objet<<Texte<<modifier… |
Cliquer sur un texte, la boîte de dialogue ci-dessous apparaît.
Si la cote est sur fond bleu foncé, c'est la vraie cote sinon le fond est plus clair.
Pour retrouver la cote réelle, saisir <>
|
|
Cotation d'origine |
|
|
Cotation modifiée en ayant tapé : "cote <> cm" à la place de <> |
|
|
Cotation modifiée en ayant tapé : "1,35 cm" à la place de <>
La cote n'est plus associative. |
Pour revenir à la cotation associative, il suffit de taper<> à la place du texte.
Si on veut changer le texte, Taper le nouveau à la place de <>
Si on veut placer un texte sous le ligne de cote, il suffit de taper \X après <>. Le X doit être en majuscule.
|
|
Cotation modifiée en ayant tapé :
"<> \X 95 " à la place de <> |

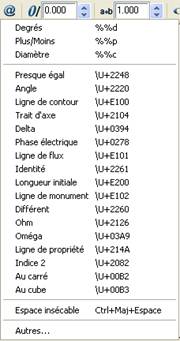

Si on veut insérer des caractères spéciaux, on clique sur @ pour obtenir les symboles suivants.
| Retour sommaire | Haut de Page |
a) Créer plusieurs style de cotation. Un pour les plans au 1/50, un pour les plans au 1/20 (cotation ext), etc...
b) Pour coter, utiliser un calque cotation où l'épaisseur du trait sera de 0.30 et dans le style, onglet "Lignes et flèches" penser à indiquer que les lignes de cote et d'attache seront en trait de 0.18.
c) Le style du texte de cotation est le style de texte courant. il est préférable d'utiliser une police .shx
e) A propos de la commande Comparer dans la première boîte de dialogue
Cette commande compare les propriétés de deux styles de cote ou affiche les propriétés d'un style. Vous pouvez copier les résultats de la comparaison dans le presse-papiers, puis les coller dans d'autres applications Windows
f) A propos de la commande
Les cotes sélectionnées sont mises
en évidence l'une après l'autre et vous êtes invité à définir des points
d'association appropriés pour chacune. Une marque apparaît pour chaque invite
de point d'association. Si le point de définition de la cote active n'est pas
associé à un objet géométrique, la marque apparaît sous forme de X
;
dans le cas contraire, elle apparaît sous forme de X encadré.
