Exercice 05 01 Leçon Retour sommaire



Objectifs : Préparer un motif de hachure et hachurer un dessin

Menu

 Commande

Icône

Raccourci
Dessin Hachures… FH















-1 - preparation
- Ouvrir le dessin "Lecon0501.dwg".

- Dessiner sur un nouveau dessin le dessin ci-contre composé de figures élémentaires



Rectangle :               premier coin du rectangle : 1.00,1.00

                                      deuxième coin : 8.00,10.00



Cercle (centre rayon) :

                                      <centre> 3.00,8.00

                                      <Rayon> 1.50





Ellipse (centre, axe, axe) :           Centre de l’ellipse : Centre du cercle

                                                                              Extrémité de l’axe : @ 0.80<0

                                                                              <demi-long...>: @ 0.50<90



Polygone (cotes) : nombre de cotés : 6



                                      1ère extrémité du coté : 2.03,2.06

                                      2ème extrémité du coté : 3.00,1.50



Ligne :      du point : Milieu de la ligne du bas du rectangle

                   au point : Milieu de la ligne de droite du rectangle



                   Décaler cette ligne de 0.50 vers la droite et l'ajuster au rectangle.





- Copier cette figure en deux exemplaires.




Haut de page

-1 -Création de hachures

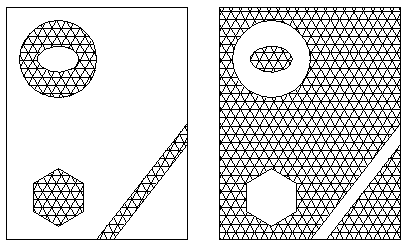

- Créer les deux motifs ci-dessous en utilisant le motif NET3 avec une échelle de 0.1 et en utilisant les outils de la boîte de dialogue.






Haut de page


-3 -Application :


- Hachurer les murs extérieurs du projet "Lecon0501.dwg" avec une hachure "Défini par l'utilisateur" ayant un angle de 45° et un espacement de 0.10m.



- Créer un calque "REVETEMENT" et dessiner les carrelages des WC, de la Salle d'Eau et de la Cuisine (carrelage 40x40)





Pour les revêtements, faire plusieurs essais ; avec les cotes, sans les cotes, sans les portes,
