Icône

Commande :

Menu :

FHACH

Dessin>>Hachures...

Type : Prédéfini :

Les motifs prédéfinis sont stockés dans les fichiers acad.pat et acadiso.pat.

 On peut contrôler l'angle et l'échelle de tout motif prédéfini.

REMARQUE : Quand vous utilisez le motif prédéfini Solide, le contour doit être fermé et ne pas se recouper. De plus, si la zone de hachures contient plus d'une boucle, les boucles ne doivent pas s'intersecter. Ces restrictions ne sont pas applicables pour les motifs de hachures standard.

Cliquer sur les petits points  pour visualiser les motifs prédéfinis.

Type : Défini par l'utilisateur :

Le motif est fait de lignes avec un angle et un espacement entre les lignes. On peut doubler les lignes

Dans l'exemple on aurait des hachures doubles à 45° espacées de 0.20

Type : Personnalisation :

Affiche tous les motifs définis dans les fichiers .PAT personnalisés que vous avez ajouté au chemin de recherche AutoCAD dans la boîte de dialogue Options, onglet Fichiers.

Si on clique sur le bouton ci-dessous, on obtient des options supplémentaires

Ilots :

Spécifie la méthode appliquée pour hachurer les objets dans le contour le plus externe.

conservation de contours :

Indique s'il faut conserver les contours en tant qu'objets et quel type d'objet leur appliquer.

Les régions sont des zones délimitées par des contours en deux dimensions, définis à partir d'objets fermés appelés boucles

Avant de choisir sur le dessin les contours, choisir dans la boîte de dialogue si vous voulez que les hachures soient associatives

On peut aussi choisir la position des hachures vis à vis des lignes du dessin.

Hachures non séparées

Hachures séparées

.

Créer des hachures séparées permet des objets en même temps mais de pouvoir les traiter séparément.

a) Si on veut hachurer une zone fermée à l'écran, cliquer sur "Ajout : choisir des points

b) Si on veut hachurer une zone crée par des objets, cliquer sur "Ajout :sélectionner des objets.

           Après avoir choisit des contours on peut en supprimer.

Pour visualiser le résultat de la sélection, cliquer sur la loupe

On peut utiliser un style de hachure déjà dessinée en cliquant sur l'icône "Hériter propriétés" et en cliquant sur une hachure existante

Avant de valider, on peut visualiser les hachures en utilisant l'icône "Aperçu"

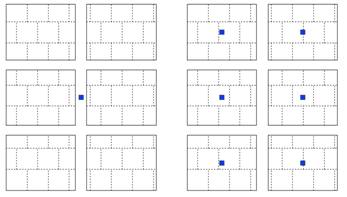

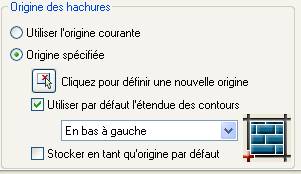

Si la position des hachures ne convient pas, on peut changer l'origine avec les outils ci-contre.

(exemple : Utilisation de hachures pour placer un carrelage dans une pièce et bien gérer le calpinage)

Depuis AutoCAD 2004 on peut hachurer avec des couleurs dégradées.

Attention cet onglet n'est pas compatible avec les versions antérieures
