Faire un clique droit dans la zone écran et cliquer sur option
Ou bien passer par le menu
Outils >>options...
| ut |
| Comment bien commencer avec autoCAD ? |
| -1- PARAMETRAGES D'AUTOCAD | Version LT |
|
|||
| Ouvrir le menu les boites de dialogue "Option..." | |||
Faire un clique droit dans la zone écran et cliquer sur option |
|
||
Ou bien passer par le menu Outils >>options...
|
|
||
|
| Etape 02 | Reproduisez les paramètres suivant les images
|
Attention !!! Ces paramètre sont valables pour tous les dessins créés sur votre poste et sont valables uniquement pour votre profil (login). Si on change de poste, il faut recommencer ce paramètrage. |
|
|
|||

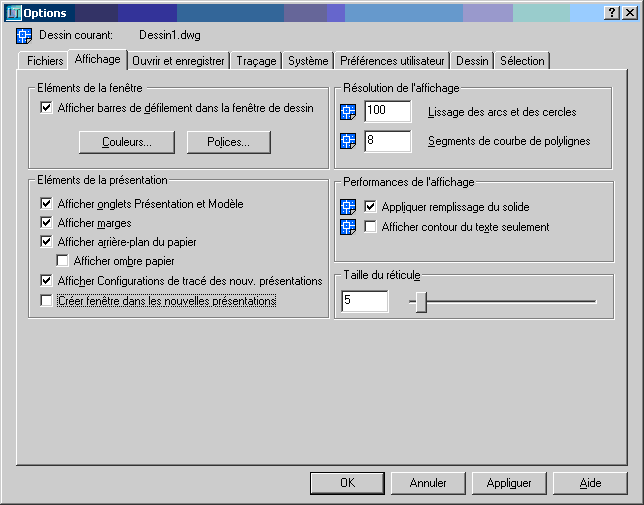

| Onglet "Affichage" | |||
 |
|||

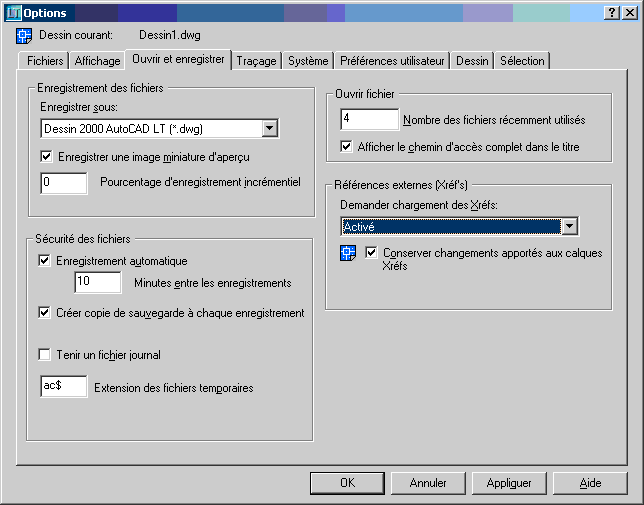

| Onglet "Ouvrir et enregistrer" | |||
 |
|||

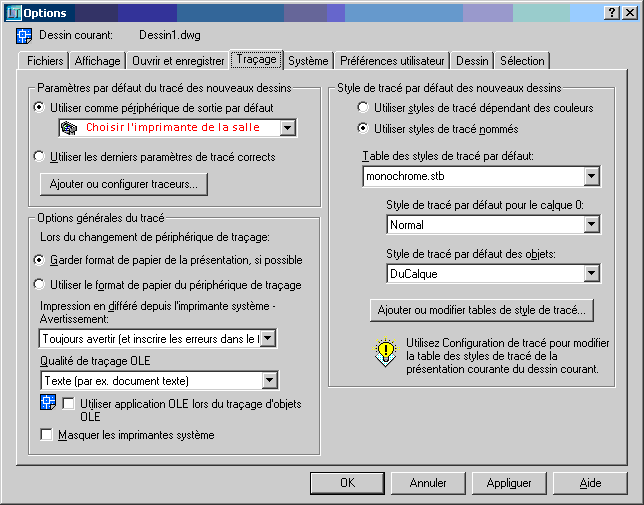

| Onglet "Traçage" | |||
 |
|||

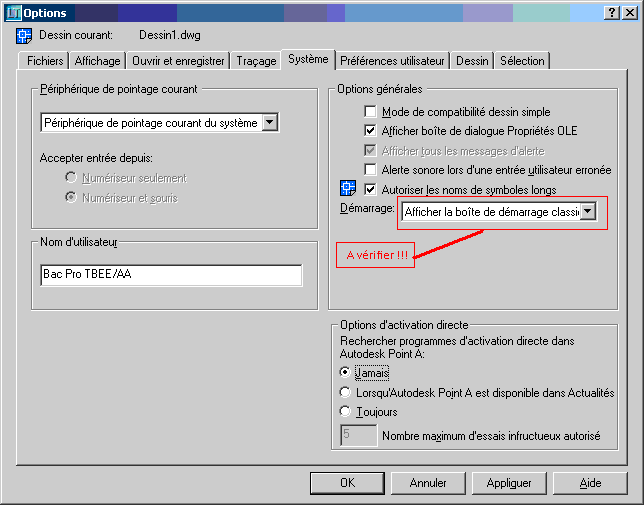

| Onglet "Système" | |||
 |
|||
| Onglet "Préférences utilisateur" | |||
 |
|||

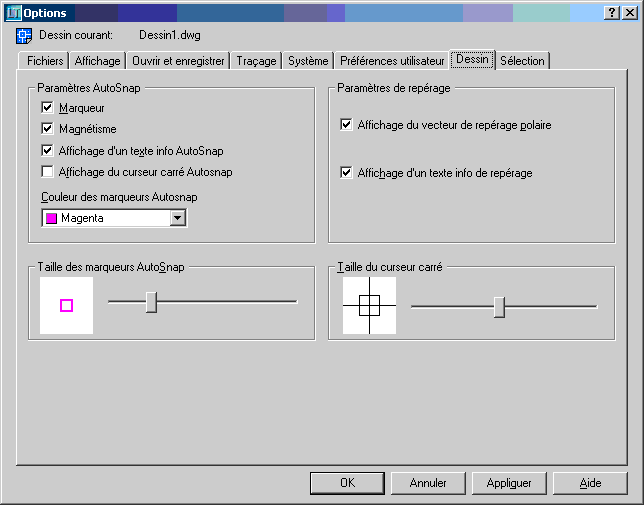

| Onglet "Dessin" | |||
 |
|||

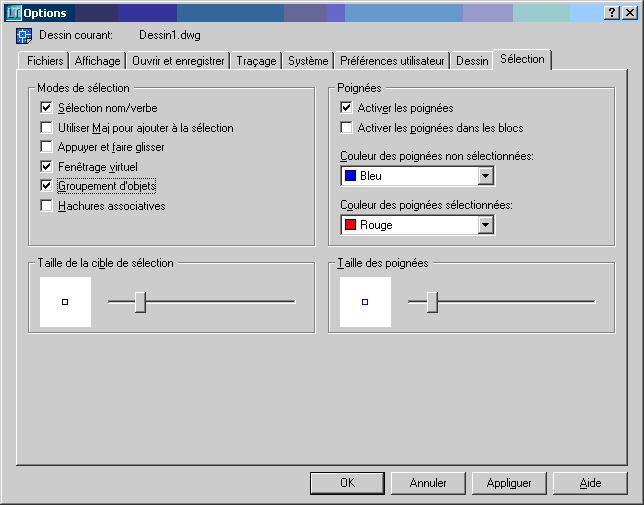

| Onglet "Sélection" | |||
 |
|||
| -2- PARAMETRAGES des formats | Version LT |
Une fois AutoCAD paramétré, il faut gérer le format des différents éléments constituant le dessin. (texte, style de cotes, type de lignes, etc...)
Cette action peut se faire pour chaque dessin, mais on peut sauver ces réglages dans un gabarit qui servira de base à la création de nouveaux dessins.
D'autres méthodes sont possible pour récupérer ces réglages (tous ou en partie) |
 |
||

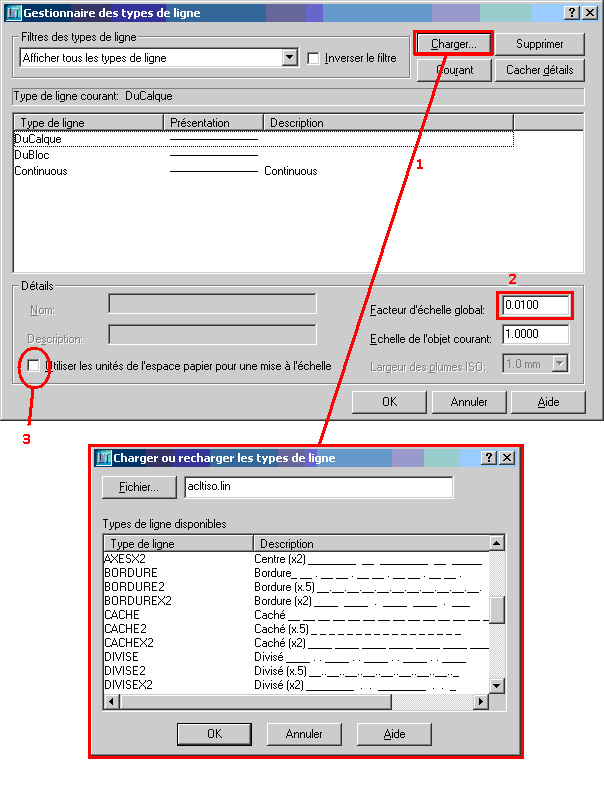

| Etape 01 | Chargement des lignes |  |
|
 |
|||
| Points importants : | |||
1 : C'est avec ce bouton qu'il faut charger (mettre en mémoire" les différents lignes à utiliser. 2 :
Si on dessine en mètre, il faut réduire l'échelle des ligne avec le
coéfficient 0.01.
3 : Il faut décocher cette case pour éviter d'avoir des surprise dans les présentations. |
|||
| Etape 02 | Préparation de style de texte |  |
|
 |
|||
| Points importants : | |||
1 Ne pas modifier et utiliser le format "Standard" 2 Créez des styles pour les utiliser avec la cotation |
|||
| Etape 03 | Préparation de style de points |  |
|
 |
Pour une meilleur visibilité, choisir le point comme ci-contre. | ||
| Etape 04 | Contrôle des unités |  |
|

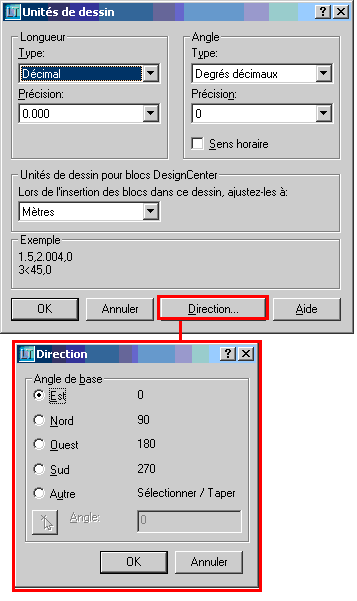

Dessin en Mètre |

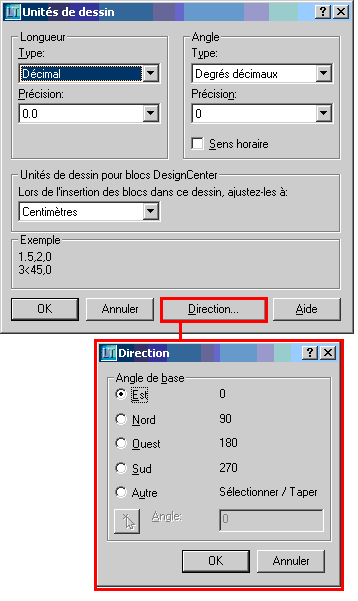

Dessin en Centimètre |
||
|
|||
| Etape 05 | Préparation de style de cotation C'est avec cette commande qu'il faut créer des styles de cotes.
Pour plus de détails voir la Leçon 13 |
 |
|
| Etape 06 | Préparation des calques C'est avec cette commande qu'il faut créer les calques.
Pour plus de détails voir la Leçon 06 |
 |
|
| -3- PARAMETRAGES des Aides | Version LT |
|
|||
| Pour paramétrer les aides au dessin, faire un clique droit sur la barre d'état. |  |
||
Onglet : Accrochage aux objets Choisir uniquement ces accrochages. Un surplus d'accrochages ralenti le système |
|||
 |
|||

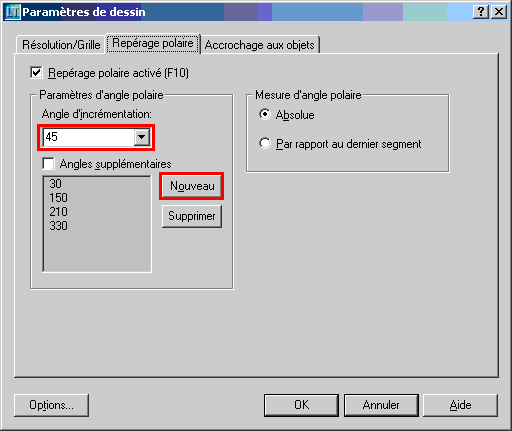

Onglet : Repérage polaire Choisir "45" comme angle d'incrémentation et rajouter les 4 angles pour travailler les perspectives. |
|||
 |
|||
Onglet : Résolution/Grille Choisir "0.60" comme valeur pour la grille et les accrochages sur la grille. |
|||
 |
|||
| -4- PARAMETRAGES des VARIABLES | Version LT |
Variable |
Valeur par défaut |
Utilisation de la variable |
Valeur conseillée |
EDGEMODE
|
0 |
Définit
de quelle façon les commandes AJUSTER et PROLONGE déterminent
les bords de coupe et les limites. |
1 |
ATTDIA
|
0 |
Détermine
si la commande INSERER utilise une boîte de dialogue pour
la saisie de la valeur d'attribut. |
1 |
ATTREQ
|
1 |
Détermine
si la commande INSERER utilise des valeurs d'attribut par défaut
pendant l'insertion de blocs. |
1 |
FILEDIA
|
1 |
Supprime
l'affichage des boîtes de dialogue de fichiers. |
1 |
GRIPBLOCK
|
0 |
Gère
l'affectation de poignées dans les blocs. |
1 ou 0 |
MIRRTEXT
|
1 |
Gère
le reflet du texte par MIROIR |
0 |
PSLTSCALE
|
1 |
Contrôle
l'échelle du type de ligne de l'espace papier |
0 |
STARTUP
|
1 |
Indique
si la boîte de dialogue Créer un nouveau dessin s'affiche
lorsque vous commencez un nouveau dessin avec NOUVEAU ou RAPNOUV |
1 |
Une
fois ces réglages terminés, on peut commencer à dessiner |
| Comment bien commencer avec autoCAD ? |
| -1- PARAMETRAGES D'AutoCAD | Version 2009 |
| Etape 01 | Ouvrir le menu les boites de dialogue "Option" | ||
Faire un clique droit dans la zone écran et cliquer sur option |
 |
||

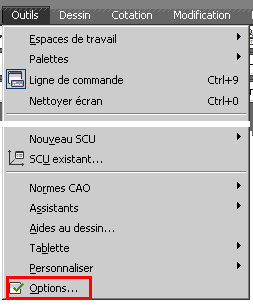

Ou bien passer par le menu Outils >>options...
|
 |
||
| Etape 02 | Reproduisez les paramètres suivant
les images
|
Attention !!! Ces paramètre sont valables pour tous les dessins créés sur votre poste et sont valables uniquement pour votre profil (login). Si on change de poste, il faut recommencer ce paramètrage. |
|
|
|||

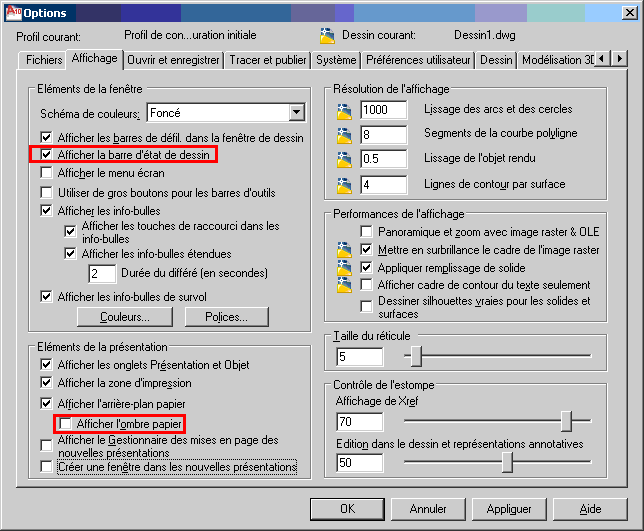

| Onglet "Affichage" | |||
 |
|||
| Les éléments encadrés en rouge sont à modifier par rapport aux paramètres de base. | |||

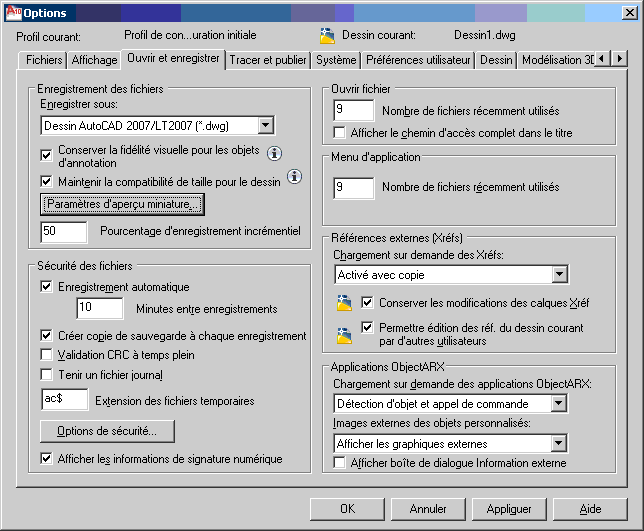

| Onglet "Ouvrir et enregistrer" | |||
 |
|||

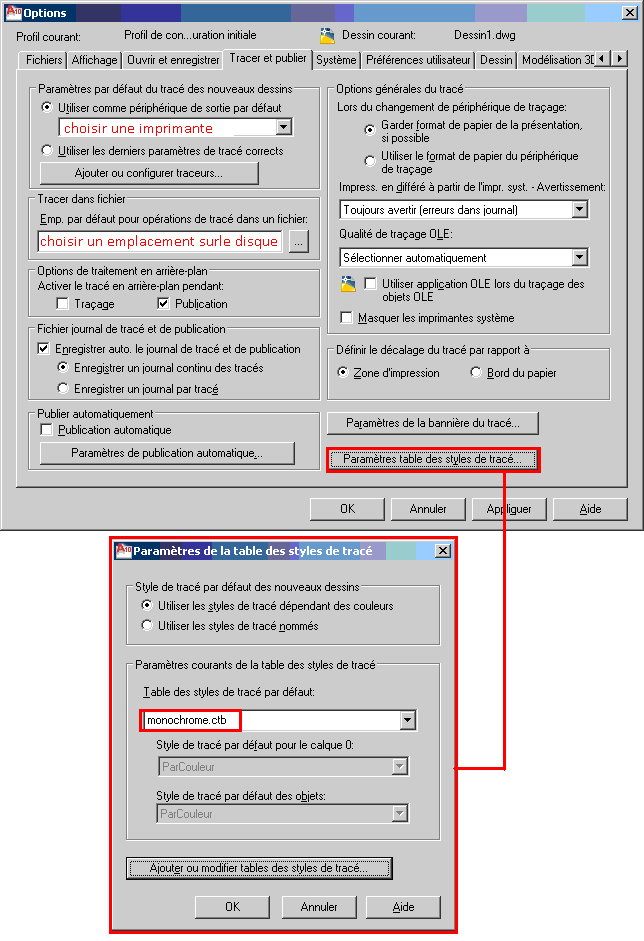

| Onglet "Traçage" | |||
 |
|||

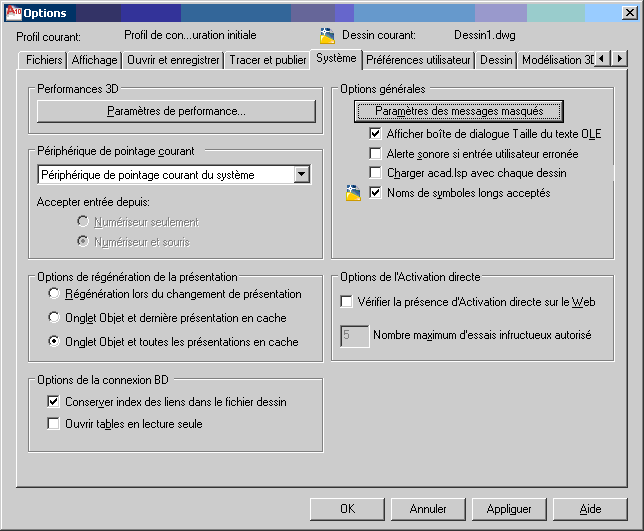

| Onglet "Système" | |||
 |
|||

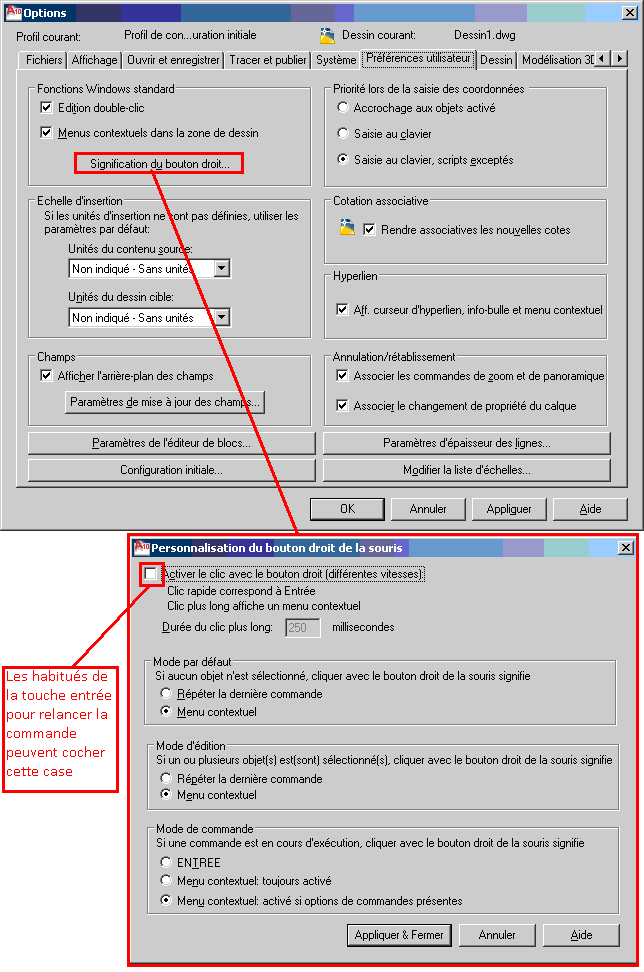

| Onglet "Préférences utilisateur" | |||
 |
|||

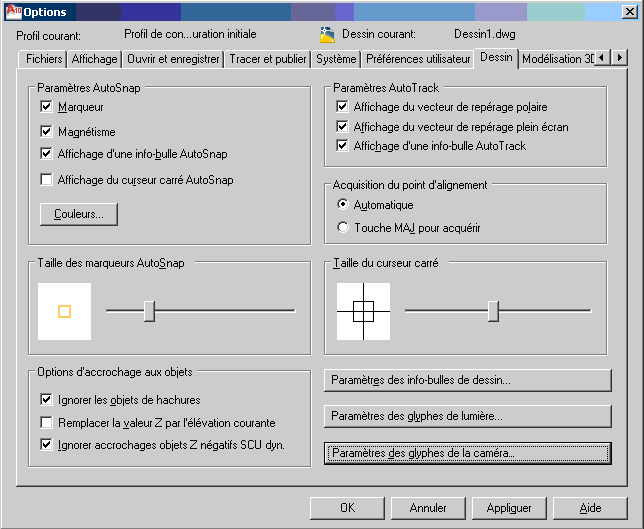

| Onglet "Dessin" | |||
 |
|||

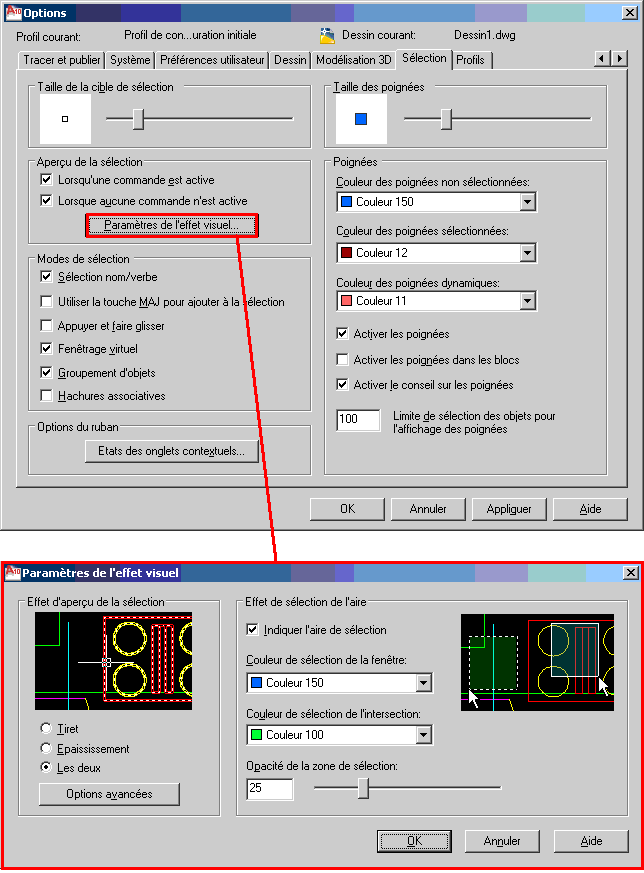

| Onglet "Sélection" | |||
 |
|||
| Onglet "Profil" | |||
 |
|||
| C'est ici que l'on peut sauver un profil, l'exporter vers un autre poste où l'importer. On peut ainsi récupérer facilement un paramétrage des options | |||

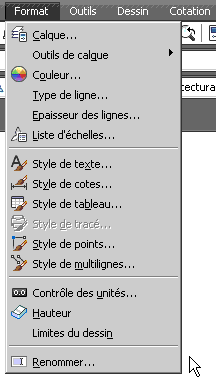

| -2- PARAMETRAGES des formats | Version 2009 |
Une fois AutoCAD paramétré, il faut gérer le format des différents éléments constituant le dessin. (texte, style de cotes, type de lignes, etc...)
Cette action peut se faire pour chaque dessin, mais on peut sauver ces réglages dans un gabarit qui servira de base à la création de nouveaux dessins.
D'autres méthodes sont possible pour récupérer ces réglages (tous ou en partie) |
 |
||
| Etape 01 | Chargement des lignes | |
|
|
|||
| Points importants : | |||
1 : C'est avec ce bouton qu'il faut charger (mettre en mémoire" les différents lignes à utiliser. 2 : Si on dessine en mètre, il
faut réduire l'échelle des ligne avec le coéfficient
0.01. 3 : Il faut décocher cette case pour éviter d'avoir des surprise dans les présentations. |
|||

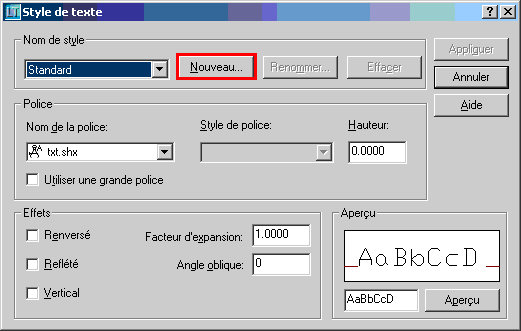

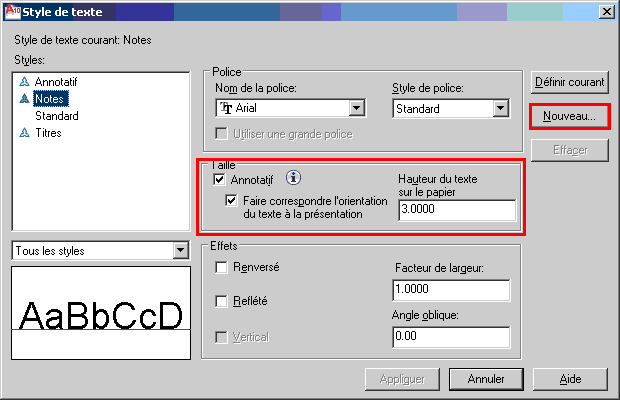

| Etape 02 | Préparation de style de texte | |
|
 |
|||
| Points importants : | |||
-1- Ne pas modifier et utiliser le format "Standard" -2- Créez des styles pour les utiliser avec la cotation -3- Choisir annotatif si on veut utiliser les échelles. la hauteur indiquée sera toujours la même quelque soit l'échelle des fenêtre de présentation |
|||

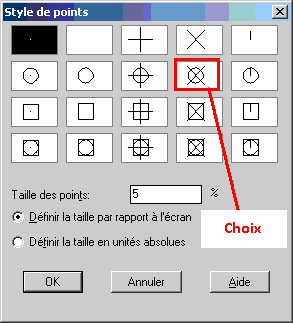

| Etape 03 | Préparation de style de points | |
|
|
Pour une meilleur visibilité, choisir le point comme ci-contre. | ||
| Etape 04 | Contrôle des unités | |
|
Dessin en Mètre |
Dessin en Centimètre |
||
|
|||
| Etape 05 | Préparation de style de cotation C'est avec cette commande qu'il faut créer des styles de cotes.
Pour plus de détails voir la Leçon 13 |
|
|
| Etape 06 | Préparation des calques C'est avec cette commande qu'il faut créer les calques.
Pour plus de détails voir la Leçon 06 |
|
|
| -3- PARAMETRAGES des Aides | Version 2009 |
|
|||

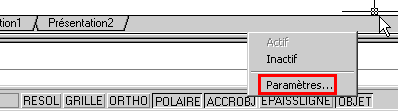

| Pour paramétrer les aides au dessin, faire un clique droit sur la barre d'état. |  |
||

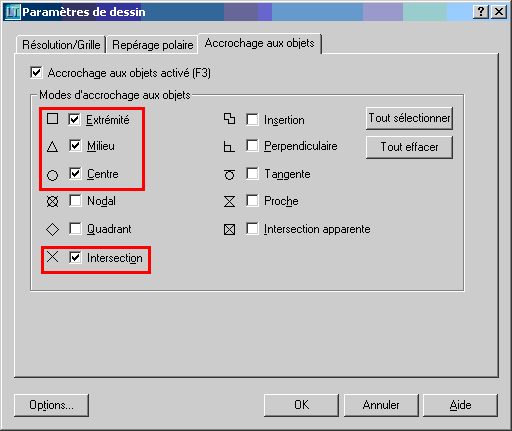

Onglet : Accrochage aux objets Choisir uniquement ces accrochages. Un surplus d'accrochages ralenti le système |
|||
 |
|||

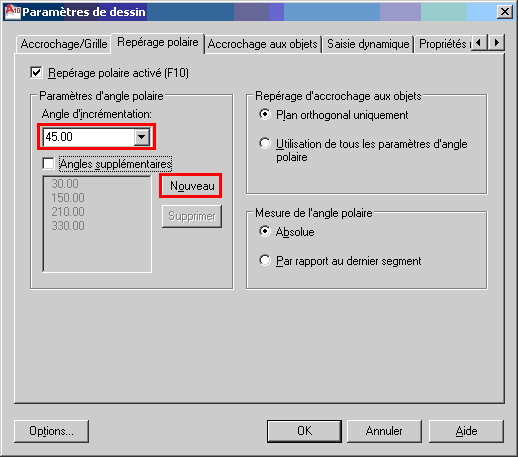

Onglet : Repérage polaire Choisir "45" comme angle d'incrémentation et rajouter les 4 angles pour travailler les perspectives. |
|||
 |
|||
Onglet : Résolution/Grille Choisir "0.60" comme valeur pour la grille et les accrochages sur la grille. |
|||
 |
|||
| -4- PARAMETRAGES des VARIABLES | Version 2009 |
Variable |
Valeur par défaut |
Utilisation de
la variable |
Valeur
conseillée |
EDGEMODE
|
0 |
Définit
de quelle façon les commandes AJUSTER et PROLONGE déterminent
les bords de coupe et les limites. |
1 |
ATTDIA
|
0 |
Détermine
si la commande INSERER utilise une boîte de dialogue pour la
saisie de la valeur d'attribut. |
1 |
ATTREQ
|
1 |
Détermine
si la commande INSERER utilise des valeurs d'attribut par défaut
pendant l'insertion de blocs. |
1 |
FILEDIA
|
1 |
Supprime
l'affichage des boîtes de dialogue de fichiers.
|
1 |
GRIPBLOCK
|
0 |
Gère
l'affectation de poignées dans les blocs. |
1 ou 0 |
MIRRTEXT
|
1 |
Gère
le reflet du texte par MIROIR |
0 |
PSLTSCALE
|
1 |
Contrôle
l'échelle du type de ligne de l'espace papier |
0 |
STARTUP
|
1 |
Indique
si la boîte de dialogue Créer un nouveau dessin s'affiche
lorsque vous commencez un nouveau dessin avec NOUVEAU ou RAPNOUV |
1 |
Une
fois ces réglages terminés, on peut commencer à dessiner |
